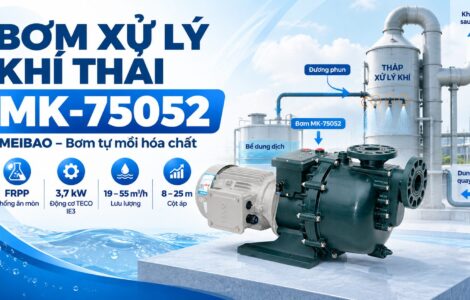

Bơm Xử Lý Khí Thải MK-75052 MEIBAO

Trong các hệ thống xử lý khí thải ướt, dung dịch hóa chất thường cần được tuần hoàn liên tục giữa bể chứa và tháp xử lý. Máy bơm có nhiệm vụ cung cấp lưu lượng và cột áp để đưa dung dịch qua đường ống, hệ thống phân phối hoặc vòi phun trước khi dung dịch quay trở lại bể.

Bơm xử lý khí thải MK-75052 model đầy đủ MK-75052 VBH-SCH là dòng bơm hóa chất tự mồi của MEIBAO, sử dụng động cơ TECO 3,7 kW – 380V – IE3, lưu lượng 19–55 m³/h, cột áp 8–25 m, họng hút/xả DN75 và đầu bơm bằng FRPP. Đây là model có thể được xem xét cho các hệ thống tuần hoàn dung dịch xử lý khí khi thông số thủy lực và vật liệu phù hợp.

MEIBAO xác định exhaust gas treatment – xử lý khí thải là một trong những lĩnh vực ứng dụng của các sản phẩm chống ăn mòn của hãng. Tuy nhiên, điều này không có nghĩa catalogue xác nhận riêng MK-75052 là model chuyên dụng duy nhất cho scrubber.

Thông số kỹ thuật bơm MEIBAO MK-75052

• Model: MK-75052 VBH-SCH
• Thương hiệu: MEIBAO
• Loại bơm: Bơm hóa chất ly tâm tự mồi
• Công suất: 3,7 kW
• Điện áp: 380V
• Động cơ: TECO
• Tiêu chuẩn hiệu suất động cơ: IE3
• Lưu lượng: 19 – 42 – 55 m³/h
• Cột áp tương ứng: 25 – 15 – 8 m
• Điểm làm việc: 19 m³/h @ 25 m; 42 m³/h @ 15 m; 55 m³/h @ 8 m
• Họng hút: DN75
• Họng xả: DN75
• Vật liệu: FRPP
• Xuất xứ: Trung Quốc
• Tình trạng: Hàng nhập nguyên bộ từ nhà máy

Khi đọc thông số MK-75052 cần ghép đúng lưu lượng với cột áp tương ứng. Không nên lấy lưu lượng lớn nhất 55 m³/h và cột áp lớn nhất 25 m để hiểu rằng bơm đạt đồng thời hai giá trị này.

Bơm MK-75052 hoạt động ở đâu trong hệ thống xử lý khí thải?

Một ứng dụng kỹ thuật có thể xem xét cho bơm xử lý khí thải MK-75052 là hệ thống tuần hoàn dung dịch trong tháp xử lý khí ướt.

Có thể hình dung nguyên lý cơ bản:

Bể dung dịch → MK-75052 → Đường ống/phân phối dung dịch → Tháp xử lý khí → Dung dịch quay về bể

Đây là sơ đồ nguyên lý tham khảo. Cấu tạo thực tế của từng hệ thống xử lý khí thải có thể khác nhau.

Hút dung dịch từ bể tuần hoàn

MK-75052 lấy dung dịch từ bể chứa và tạo dòng chảy đưa hóa chất vào hệ thống.

Với thiết kế tự mồi, dòng MK có thể được xem xét cho những vị trí máy bơm đặt bên ngoài bể và điều kiện lắp đặt cần khả năng tự mồi. Tuy nhiên, đường hút, mức chất lỏng và cách bố trí hệ thống vẫn ảnh hưởng trực tiếp đến khả năng hút của máy.

Đưa dung dịch lên tháp xử lý khí

Sau bơm, dung dịch được vận chuyển qua đường ống tới vị trí phân phối trong tháp.

Tại đây, máy bơm không chỉ cần tạo lưu lượng mà còn phải tạo đủ cột áp để thắng các tổn thất của hệ thống.

Có thể hình dung:

Cột áp bơm = Chênh cao + Tổn thất đường ống + Co/van + Thiết bị phân phối/phun + Các tổn thất khác

Do đó, biết chiều cao tháp thôi chưa đủ để chọn bơm.

Dung dịch quay trở lại bể

Sau khi đi qua khu vực xử lý, dung dịch trong một hệ thống tuần hoàn có thể quay trở lại bể và tiếp tục chu trình.

Máy bơm vì vậy có thể phải hoạt động trong thời gian dài. Việc chọn đúng điểm làm việc, vật liệu và điều kiện vận hành có ý nghĩa quan trọng đối với độ ổn định của toàn bộ hệ thống.

Tại sao bơm tuần hoàn quan trọng trong tháp xử lý khí?

Trong hệ thống xử lý khí thải ướt, bơm tuần hoàn hóa chất có nhiệm vụ cung cấp dòng dung dịch theo yêu cầu thiết kế của hệ thống.

Nếu bơm không tạo đủ lưu lượng hoặc cột áp, điều kiện làm việc tại hệ thống phân phối dung dịch có thể không đạt thiết kế. Ngược lại, lựa chọn bơm quá lớn cũng không đồng nghĩa hệ thống sẽ xử lý tốt hơn.

Do đó:

Bơm không quyết định độc lập hiệu quả xử lý khí thải. Bơm là một thành phần trong toàn bộ hệ thống.

Hiệu quả xử lý còn liên quan đến thiết kế tháp, loại khí cần xử lý, dung dịch hấp thụ, thời gian tiếp xúc, hệ thống phân phối và nhiều thông số công nghệ khác.

Đây cũng là lý do khi lựa chọn bơm tháp hấp thụ, kỹ sư nên bắt đầu từ yêu cầu của hệ thống thay vì chỉ lựa chọn theo công suất motor.

Cách chọn MK-75052 theo lưu lượng và cột áp scrubber

MK-75052 có ba điểm Q-H được cung cấp:

Nguyên tắc quan trọng là:

Không chọn riêng Q. Không chọn riêng H. Phải xác định lưu lượng tại cột áp yêu cầu.

Ví dụ, nếu một hệ thống cần khoảng 42 m³/h, MK-75052 có điểm tham khảo 42 m³/h @ 15 m.

Nhưng trước khi lựa chọn, cần xác định hệ thống thực tế có yêu cầu khoảng 15 m cột áp tại lưu lượng đó hay không.

Những yếu tố tạo cột áp trong hệ thống

Cần xem xét:

• Chiều cao từ bể tới vị trí phân phối dung dịch.
• Chiều dài đường ống.
• Đường kính ống.
• Số lượng co, tê và van.
• Thiết bị trên đường ống.
• Hệ thống phân phối dung dịch.
• Yêu cầu của vòi phun nếu có.

Đặc biệt với hệ thống sử dụng nozzle, không nên chọn bơm chỉ dựa trên chiều cao tháp. Vòi phun có thể yêu cầu điều kiện áp suất nhất định để hoạt động đúng thiết kế.

Nếu chưa có thông số nozzle thì không nên tự giả định áp suất yêu cầu.

Tại sao vật liệu bơm quan trọng trong hệ thống xử lý khí thải?

Đây là yếu tố rất quan trọng khi lựa chọn bơm hóa chất xử lý khí thải.

Tên gọi “dung dịch xử lý khí thải” chưa cho biết máy bơm cần sử dụng vật liệu gì.

Điều cần xác định là:

Dung dịch gì? → Nồng độ bao nhiêu? → Nhiệt độ bao nhiêu? → Vật liệu nào tiếp xúc với dung dịch?

Catalogue MEIBAO có bảng tham khảo khả năng tương thích của các vật liệu với nhiều hóa chất khác nhau và thể hiện sự khác biệt theo điều kiện nhiệt độ.

Vật liệu FRPP của MK-75052

MK-75052 sử dụng đầu bơm bằng FRPP – polypropylene gia cường sợi thủy tinh.

Vật liệu này có thể được sử dụng trong nhiều môi trường hóa chất phù hợp và phần gia cường giúp cải thiện đặc tính cơ học của vật liệu nền PP.

Tuy nhiên, không nên kết luận:

“FRPP chịu được tất cả hóa chất xử lý khí thải.”

Khả năng tương thích phải được kiểm tra với môi chất thực tế.

Không chỉ kiểm tra thân bơm

Một máy bơm hóa chất gồm nhiều vật liệu tiếp xúc với dung dịch.

Khi lựa chọn cần kiểm tra:

Thân bơm → O-Ring → phớt → trục → các chi tiết làm kín.

Nếu thân FRPP phù hợp nhưng một vật liệu làm kín không tương thích với dung dịch, hệ thống vẫn có nguy cơ xảy ra sự cố.

Chọn bơm scrubber theo dung dịch tuần hoàn thực tế, không chọn chỉ dựa vào tên “hệ thống xử lý khí thải”.

MK-75052 có phù hợp với dung dịch NaOH trong tháp hấp thụ không?

NaOH – xút – là một hóa chất xuất hiện trong bảng tham khảo tương thích vật liệu của MEIBAO. Tuy nhiên, không nên từ đó kết luận mọi cấu hình MK-75052 đều sử dụng được với mọi dung dịch NaOH.

Trước khi lựa chọn cần biết:

NaOH nồng độ bao nhiêu?

Nhiệt độ dung dịch bao nhiêu?

Cấu hình vật liệu tiếp xúc của bơm là gì?

Sau đó mới đối chiếu dữ liệu vật liệu của nhà sản xuất.

Nguyên tắc này không chỉ áp dụng cho NaOH mà cho mọi loại dung dịch tuần hoàn trong hệ thống xử lý khí.

Đặc điểm nổi bật của bơm MEIBAO MK-75052

Thiết kế bơm tự mồi

MK-75052 thuộc dòng MK tự mồi của MEIBAO. Catalogue giới thiệu dòng này với thiết kế tự mồi cùng hệ thống tuần hoàn làm mát riêng.

Khả năng tự mồi hữu ích trong những hệ thống mà vị trí bơm và mức dung dịch yêu cầu hút chất lỏng lên máy.

Tuy nhiên:

Tự mồi không đồng nghĩa với chạy khô.

MEIBAO hướng dẫn phải bổ sung chất lỏng mồi trước khi khởi động. Đồng thời cần kiểm tra đường ống, bể chứa và chiều quay motor.

Hộp làm mát phớt nguyên khối

Một đặc điểm đáng chú ý của dòng MK là hệ thống tuần hoàn làm mát.

Theo catalogue, hệ thống này tạo đường tuần hoàn bên trong và có chức năng hỗ trợ giảm mài mòn khi xảy ra chạy không tải, đồng thời làm mát khu vực phớt cơ khí.

Cách hiểu phù hợp là:

Hệ thống làm mát hỗ trợ giảm nguy cơ hư hỏng phớt khi xảy ra mất hút hoặc thiếu chất lỏng ngoài ý muốn.

Không nên hiểu đây là tính năng cho phép máy chạy khô liên tục.

Trong hệ thống scrubber, nếu bể xuống mức thấp hoặc bơm bị mất hút, hộp làm mát là một lớp hỗ trợ. Giải pháp tốt hơn vẫn là phát hiện và dừng bơm trước khi tình trạng thiếu chất lỏng kéo dài.

Dung dịch làm mát cần được kiểm tra

MEIBAO hướng dẫn bổ sung dung dịch làm mát chống đông chuyên dụng vào hộp làm mát trước khi bơm hoạt động và quan sát mức dung dịch. Hãng cũng lưu ý không trộn các loại dung dịch làm mát vì có thể tạo kết tủa, ảnh hưởng đến khả năng làm mát.

Do đó, hộp làm mát không phải bộ phận có thể lắp xong rồi bỏ qua trong quá trình kiểm tra thiết bị.

Động cơ TECO tiêu chuẩn IE3

Cấu hình MK-75052 VBH-SCH hiện VIMEX cung cấp sử dụng:

TECO – 3,7 kW – 380V – IE3.

IE3 là cấp hiệu suất động cơ hướng tới sử dụng năng lượng hiệu quả hơn.

Tuy nhiên, không nên đánh giá hiệu quả sử dụng điện chỉ bằng cấp IE3. Chọn đúng điểm Q-H và tránh để bơm làm việc sai điều kiện thiết kế cũng rất quan trọng.

Kết cấu bền vững của MEIBAO MK-75052

Các chi tiết nhựa được sản xuất bằng công nghệ ép phun

Các chi tiết nhựa của dòng MK được tạo hình bằng công nghệ ép phun/ép khuôn, hướng tới bề mặt hoàn thiện nhẵn và kết cấu đồng đều.

Không nên hiểu bề mặt bóng tự nó làm tăng khả năng chịu nhiệt. Khả năng chịu nhiệt và hóa chất vẫn phụ thuộc chủ yếu vào vật liệu và môi chất thực tế.

Thiết kế các chi tiết tích hợp

Catalogue MEIBAO nhấn mạnh thiết kế rear cover và foot base dạng integrated molding trên dòng MK.

Thiết kế liền khối giúp giảm số lượng vị trí ghép nối.

Đối với một bơm tuần hoàn hóa chất hoạt động trong môi trường ăn mòn, giảm số điểm ghép nối cũng giúp giảm số vị trí cần kiểm tra về độ kín trong quá trình vận hành và bảo trì.

Tuy nhiên, điều này không đồng nghĩa máy bơm tuyệt đối không thể rò rỉ.

Cách lắp đường hút MK-75052 cho bể tuần hoàn

Đường hút là một trong những phần cần ưu tiên khi lắp bơm xử lý khí thải MK-75052.

Đường hút phải kín khí

Có thể hiểu nguyên lý như sau:

Đường hút kín → không khí được loại dần → tạo điều kiện hút → dung dịch đi lên bơm.

Ngược lại:

Đường hút lọt khí → không khí liên tục đi vào → khó duy trì khả năng tự mồi → bơm có thể không hút được dung dịch.

Trong bảng xử lý sự cố, MEIBAO cũng liệt kê tình trạng rò khí tại đường hút là một trong những nguyên nhân khiến bơm không hút hoặc lưu lượng giảm.

Đặc biệt, đường hút có thể hút không khí vào mà bên ngoài không thấy hóa chất rò ra.

Vì vậy:

Không thấy hóa chất chảy ra ngoài không có nghĩa đường hút chắc chắn kín khí.

Bố trí đường hút đơn giản và hợp lý

Khi có thể, nên hạn chế các co, van và phụ kiện không cần thiết trên đường hút.

Các vị trí cần kiểm tra gồm:

• Mặt bích.
• Gioăng.
• Khớp nối.
• Van.
• Đường ống.
• Các vị trí có nguy cơ nứt hoặc biến dạng.

Đường ống cũng cần có giá đỡ riêng, tránh để trọng lượng đường ống truyền trực tiếp lên đầu bơm.

MEIBAO đưa việc đường ống thiếu hỗ trợ và gây ứng suất lên bơm vào nhóm nguyên nhân cần xem xét khi thân bơm bị nứt.

Kiểm soát mức dung dịch trong bể

Nếu mức bể xuống quá thấp, bơm có thể mất hút.

Chuỗi sự cố có thể diễn ra:

Mức dung dịch thấp → mất hút → thiếu chất lỏng → phớt và bơm chịu điều kiện bất lợi

Vì vậy, ngoài hộp làm mát tích hợp của MK, hệ thống có thể xem xét thêm giải pháp bảo vệ chủ động.

Có nên sử dụng cảm biến bảo vệ bơm scrubber?

Với một hệ thống tuần hoàn tự động, có thể xem xét bổ sung thiết bị giám sát phù hợp với thiết kế của nhà máy.

Ví dụ:

• Cảm biến mức thấp: phát hiện bể xuống dưới mức cho phép.
• Flow switch: giám sát tình trạng có hoặc mất dòng chảy.
• Bảo vệ quá tải motor: hỗ trợ bảo vệ động cơ khi dòng điện bất thường.
• Giám sát áp suất: hỗ trợ phát hiện một số thay đổi của hệ thống.
• PLC/biến tần: sử dụng khi hệ thống cần điều khiển hoặc liên động phù hợp.

Các thiết bị này không được hiểu là phụ kiện tiêu chuẩn đi kèm MK-75052 nếu cấu hình bán hàng không bao gồm.

Có thể chia bảo vệ thành hai lớp:

Hộp làm mát phớt = lớp hỗ trợ bảo vệ bên trong bơm

Cảm biến + hệ thống điều khiển = lớp bảo vệ chủ động của hệ thống

Đối với một hệ thống hoạt động liên tục, phát hiện sớm mất hút thường có giá trị hơn việc chờ hộp làm mát chịu tình trạng chạy không tải kéo dài.

Lưu ý khi vận hành MK-75052

Trước khi khởi động cần kiểm tra:

• Chất lỏng mồi.
• Dung dịch làm mát.
• Mức dung dịch trong bể.
• Độ kín của đường hút.
• Trạng thái van.
• Nguồn điện.
• Chiều quay động cơ.
• Đường ống và giá đỡ.

MEIBAO yêu cầu kiểm tra chiều quay khi chạy thử. Nếu chiều quay không đúng, cần xử lý đấu nối theo hướng dẫn trước khi đưa máy vào vận hành.

Khi bơm chạy ổn định, cần theo dõi:

Lưu lượng – áp suất – rung – tiếng ồn – rò rỉ – mức bể – tình trạng motor.

Không nên vận hành bơm kéo dài khi van đầu đẩy đóng. MEIBAO cảnh báo tình trạng này có thể làm nhiệt độ tăng nhanh và gây hư hỏng.

Đồng thời, không nên cố để bơm tiếp tục chạy khi hệ thống đã mất hút chỉ vì dòng MK có hộp làm mát.

Những thông tin cần cung cấp khi chọn bơm xử lý khí thải

Để xác định bơm xử lý khí thải MK-75052 có phù hợp hay không, nên chuẩn bị:

1. Dung dịch tuần hoàn là hóa chất gì?
2. Nồng độ bao nhiêu?
3. Nhiệt độ vận hành bao nhiêu?
4. Lưu lượng yêu cầu bao nhiêu m³/h?
5. Cột áp yêu cầu?
6. Chiều cao tháp bao nhiêu?
7. Chiều dài và đường kính đường ống?
8. Hệ thống sử dụng vòi phun hoặc bộ phân phối nào?
9. Bơm đặt cao hay thấp hơn mức dung dịch?
10. Nguồn điện tại nhà máy?

Nếu chưa xác định được cột áp, có thể cung cấp sơ đồ hệ thống, chiều cao tháp, chiều dài đường ống, số lượng co/van và thông số vòi phun để hỗ trợ tính toán.

Giá bơm xử lý khí thải MK-75052

Giá bơm MK-75052 phụ thuộc vào cấu hình sản phẩm, vật liệu, động cơ, cấu hình làm kín, phụ kiện và thời điểm cung cấp.

Khi yêu cầu báo giá nên ghi đầy đủ:

MK-75052 VBH-SCH – 3,7 kW – 380V – TECO IE3 – DN75/DN75

và cung cấp thêm thông tin về dung dịch tuần hoàn.

Với bơm scrubber, không nên chỉ so sánh các sản phẩm theo công suất 3,7 kW. Hai máy có cùng công suất motor vẫn có thể có đường đặc tính, vật liệu và khả năng đáp ứng hệ thống rất khác nhau.

VIMEX tư vấn MK-75052 cho hệ thống xử lý khí thải

Khi lựa chọn bơm cho tháp xử lý khí, VIMEX có thể tiếp nhận thông tin theo trình tự:

Dung dịch → Nồng độ → Nhiệt độ → Lưu lượng → Cột áp → Sơ đồ tháp → Vật liệu → Model

Nếu nhà máy đã có hệ thống, nên cung cấp thêm hình ảnh bể, chiều cao tháp, sơ đồ đường ống, thông số vòi phun và vị trí dự kiến đặt máy bơm.

Từ các dữ liệu đó mới có thể đánh giá MK-75052 phù hợp, cần thay đổi điều kiện làm việc hay nên chuyển sang model khác.

Câu hỏi thường gặp về MK-75052

MK-75052 có dùng cho tháp xử lý khí thải không?

MK-75052 có thể được xem xét về mặt kỹ thuật cho hệ thống tuần hoàn dung dịch khi lưu lượng, cột áp và vật liệu phù hợp. MEIBAO xác định xử lý khí thải là một lĩnh vực ứng dụng của sản phẩm hãng, nhưng catalogue không nói riêng MK-75052 là model chuyên dụng duy nhất cho scrubber.

MK-75052 có phải bơm scrubber chuyên dụng không?

Nên gọi chính xác là bơm hóa chất tự mồi MEIBAO MK-75052 có thể được xem xét cho ứng dụng tuần hoàn dung dịch scrubber. Việc lựa chọn cần dựa vào hệ thống thực tế.

MK-75052 có bơm được NaOH trong tháp hấp thụ không?

Có thể xem xét sau khi biết nồng độ, nhiệt độ và cấu hình vật liệu tiếp xúc hóa chất. Không nên chỉ dựa vào tên NaOH để kết luận.

FRPP có chịu được mọi hóa chất xử lý khí không?

Không. Khả năng tương thích phải được kiểm tra theo loại hóa chất và điều kiện vận hành.

Tại sao phải tính yêu cầu của vòi phun?

Vì hệ thống phân phối/vòi phun có thể yêu cầu điều kiện áp suất nhất định. Chọn bơm chỉ theo chiều cao tháp có thể không phản ánh đầy đủ cột áp hệ thống.

MK-75052 có tự mồi không?

Có. MK-75052 thuộc dòng MK tự mồi của MEIBAO. Tuy nhiên, trước khi khởi động vẫn cần có chất lỏng mồi theo hướng dẫn của hãng.

MK-75052 có chạy khô được không?

Dòng MK có hệ thống làm mát hỗ trợ phớt khi xảy ra thiếu chất lỏng, nhưng không nên vận hành chạy khô kéo dài.

Tại sao đường hút phải kín khí?

Không khí lọt liên tục vào đường hút có thể khiến bơm khó duy trì điều kiện tự mồi, dẫn tới không hút được hoặc lưu lượng giảm. Đây cũng là một nguyên nhân được MEIBAO nêu trong bảng xử lý sự cố.

Có nên lắp cảm biến mức thấp cho bể tuần hoàn không?

Đây là một giải pháp kỹ thuật có thể xem xét để phát hiện mức dung dịch thấp và thực hiện liên động dừng bơm. Cảm biến không được hiểu là thiết bị tiêu chuẩn đi kèm MK-75052 nếu cấu hình cung cấp không bao gồm.

Bơm xử lý khí thải MK-75052 – chọn theo cả hóa chất và hệ thống

Bơm xử lý khí thải MK-75052 có thể được xem xét cho các hệ thống tuần hoàn dung dịch trong xử lý khí thải khi vật liệu, lưu lượng, cột áp và điều kiện lắp đặt phù hợp. Model MK-75052 VBH-SCH sử dụng động cơ TECO 3,7 kW – 380V – IE3, đầu bơm FRPP, họng DN75/DN75 và có các điểm làm việc từ 19 m³/h @ 25 m đến 55 m³/h @ 8 m.

Khi lựa chọn bơm tháp hấp thụ hoặc bơm scrubber, không nên chỉ hỏi máy bơm bao nhiêu kW. Cần xác định đồng thời dung dịch – nồng độ – nhiệt độ – lưu lượng – cột áp – chiều cao tháp – đường ống và yêu cầu của hệ thống phân phối.

Khách hàng cần lựa chọn bơm xử lý khí thải MK-75052 có thể cung cấp cho VIMEX các thông tin trên cùng sơ đồ hệ thống để được hỗ trợ kiểm tra vật liệu và điểm làm việc phù hợp.
