Bơm Xi Mạ MK-50052 MEIBAO – Bơm Tự Mồi Hóa Chất

Trong hệ thống xi mạ, máy bơm không chỉ có nhiệm vụ vận chuyển hóa chất mà còn thường được sử dụng để tuần hoàn dung dịch từ bể qua hệ thống lọc hoặc thiết bị xử lý rồi đưa trở lại bể. Vì vậy, lựa chọn bơm cần đồng thời xem xét hóa chất, vật liệu, lưu lượng, cột áp và cách bố trí đường ống.

Bơm xi mạ MK-50052 model đầy đủ MK-50052 VBH-SCH là dòng bơm hóa chất tự mồi của MEIBAO, sử dụng động cơ TECO 3,7 kW, 380V, tiêu chuẩn IE3, đầu bơm bằng FRPP gia cường sợi thủy tinh, lưu lượng 12–31 m³/h và cột áp 12–25 m.

MEIBAO cũng xác định electroplating – xi mạ là một trong những lĩnh vực ứng dụng của các sản phẩm chống ăn mòn của hãng.

Thông số kỹ thuật bơm xi mạ MK-50052

• Model: MK-50052 VBH-SCH
• Thương hiệu: MEIBAO
• Loại bơm: Bơm hóa chất tự mồi
• Công suất: 3,7 kW
• Điện áp: 380V
• Động cơ: TECO
• Tiêu chuẩn hiệu suất động cơ: IE3
• Lưu lượng: 12 – 23 – 31 m³/h
• Cột áp tương ứng: 25 – 19 – 12 m
• Điểm làm việc: 12 m³/h @ 25 m; 23 m³/h @ 19 m; 31 m³/h @ 12 m
• Họng hút: DN50
• Họng xả: DN50
• Vật liệu đầu bơm: FRPP – PP gia cường sợi thủy tinh
• Xuất xứ: Trung Quốc
• Tình trạng: Hàng nhập nguyên bộ

Khi đọc thông số MEIBAO MK-50052, cần chú ý lưu lượng và cột áp phải được xem xét theo từng điểm làm việc. Không nên hiểu bơm có thể đồng thời đạt 31 m³/h tại 25 m.

Bơm MK-50052 được sử dụng ở đâu trong dây chuyền xi mạ?

Một ứng dụng đáng chú ý của bơm xi mạ MK-50052 là tuần hoàn hóa chất giữa bể và hệ thống lọc.

Có thể hình dung một hệ thống cơ bản như sau:

Bể hóa chất → Đường hút → MEIBAO MK-50052 → Hệ thống lọc/xử lý → Đường hồi → Bể hóa chất

Trong hệ thống này, mỗi bộ phận có một nhiệm vụ riêng và đều ảnh hưởng đến điều kiện làm việc của máy bơm.

Tuần hoàn hóa chất trong bể xi mạ

Dung dịch trong bể có thể được hút qua đường ống vào bơm MK-50052. Máy bơm tạo năng lượng để đưa chất lỏng qua đường ống, thiết bị lọc hoặc các thiết bị khác trước khi tuần hoàn trở lại bể.

Đây là lý do khi lựa chọn bơm tuần hoàn hóa chất xi mạ, chỉ biết thể tích bể là chưa đủ. Cần xác định lưu lượng tuần hoàn thực tế mà hệ thống yêu cầu.

Bơm hóa chất qua hệ thống lọc

Trong hệ thống xi mạ có bộ lọc, máy bơm phải thắng được không chỉ chênh cao mà còn cả tổn thất trên đường ống và thiết bị.

Có thể hiểu đơn giản:

Cột áp hệ thống = Chênh cao + Tổn thất đường ống + Co/van + Tổn thất qua bộ lọc và thiết bị

Do đó, nếu yêu cầu hệ thống là 23 m³/h thì chưa thể lập tức kết luận MK-50052 phù hợp. Cần biết tổng cột áp tại 23 m³/h là bao nhiêu rồi mới đối chiếu với đường đặc tính bơm.

Đặc biệt, tình trạng của bộ lọc có thể làm thay đổi trở lực trong quá trình vận hành. Vì vậy, đây là một thành phần cần được xem xét khi thiết kế hệ thống tuần hoàn.

Vận chuyển hóa chất giữa các công đoạn

Ngoài tuần hoàn qua bộ lọc, bơm hóa chất còn có thể được xem xét cho các vị trí vận chuyển dung dịch giữa những công đoạn phù hợp.

Tuy nhiên, không nên hiểu rằng một model MK-50052 có thể dùng chung cho mọi bể trong dây chuyền xi mạ. Mỗi bể có thể chứa môi chất khác nhau, vì vậy khả năng tương thích vật liệu phải được kiểm tra riêng.

Tại sao vật liệu bơm quan trọng với hóa chất xi mạ?

Cụm từ “hóa chất xi mạ” không đại diện cho một loại hóa chất duy nhất.

Trong một dây chuyền có thể tồn tại nhiều bể với thành phần, nồng độ và nhiệt độ khác nhau. Vì vậy, việc xác định bơm có phù hợp hay không cần bắt đầu từ:

Tên hóa chất → Nồng độ → Nhiệt độ → Vật liệu bơm

Catalogue MEIBAO cũng cung cấp bảng tham khảo khả năng tương thích của nhiều loại vật liệu với các môi chất hóa học khác nhau. Khả năng tương thích thay đổi theo hóa chất và điều kiện nhiệt độ.

Vật liệu FRPP của MK-50052

Đầu bơm MK-50052 VBH-SCH sử dụng FRPP – polypropylene gia cường sợi thủy tinh.

Đây là vật liệu được sử dụng trong nhiều ứng dụng hóa chất phù hợp. Việc gia cường sợi thủy tinh hướng tới cải thiện đặc tính cơ học của vật liệu nền PP.

Tuy nhiên, không nên hiểu:

“FRPP chịu được tất cả hóa chất xi mạ.”

Một môi chất phù hợp với FRPP ở điều kiện này không đồng nghĩa vật liệu sẽ phù hợp với tất cả nồng độ và nhiệt độ khác.

Không chỉ kiểm tra thân bơm

Một sai lầm khi chọn bơm hóa chất xi mạ là chỉ hỏi:

“Thân bơm làm bằng vật liệu gì?”

Khả năng tương thích hóa chất của máy còn liên quan đến các bộ phận tiếp xúc trực tiếp với môi chất như:

Thân bơm → O-Ring → phớt → trục → các chi tiết làm kín.

Do đó, trước khi xác nhận MK-50052 cho một bể hóa chất cụ thể, cần kiểm tra toàn bộ cấu hình vật liệu tiếp xúc.

Không chọn bơm xi mạ chỉ dựa vào tên ngành. Hãy chọn theo hóa chất thực tế trong bể.

Đặc điểm nổi bật của bơm MEIBAO MK-50052

Thiết kế bơm hóa chất tự mồi

MK-50052 thuộc dòng bơm tự mồi MK của MEIBAO. Đặc điểm này phù hợp với những hệ thống mà máy bơm được bố trí bên ngoài bể và điều kiện đường hút yêu cầu khả năng tự mồi.

Catalogue MEIBAO mô tả dòng MK là idling self-priming pump và đưa ra các đặc điểm thiết kế riêng cho khả năng tự mồi và hệ thống làm mát.

Tuy nhiên:

Bơm tự mồi không đồng nghĩa với bơm được phép khởi động khô.

Trong hướng dẫn vận hành, MEIBAO yêu cầu làm sạch đường ống/bể, kiểm tra khả năng quay của máy và bổ sung chất lỏng mồi trước khi khởi động.

Hộp làm mát phớt nguyên khối

Một đặc điểm đáng chú ý của dòng MK là hệ thống tuần hoàn làm mát hỗ trợ khu vực phớt cơ khí.

Theo catalogue, MEIBAO bổ sung hệ thống tuần hoàn làm mát nhằm hỗ trợ giảm mài mòn khi xảy ra chạy không tải và làm mát phớt cơ khí.

Đối với hệ thống xi mạ, tình trạng mất hút có thể xảy ra do mức hóa chất xuống thấp, đường hút lọt khí hoặc các vấn đề khác. Hệ thống làm mát tạo thêm một lớp hỗ trợ cho khu vực phớt khi xảy ra tình trạng thiếu chất lỏng ngoài ý muốn.

Nhưng cần hiểu đúng:

Hộp làm mát giúp giảm nguy cơ hư hỏng, không phải thiết kế cho phép MK-50052 chạy khô kéo dài.

Hộp chứa dung dịch làm mát

MEIBAO hướng dẫn sử dụng dung dịch làm mát chống đông chuyên dụng, bổ sung trước khi bơm vận hành và theo dõi mức dung dịch. Hãng cũng cảnh báo không trộn tùy tiện các loại dung dịch làm mát vì có thể tạo kết tủa và ảnh hưởng đến khả năng làm mát.

Thiết kế hộp làm mát của dòng MK hướng tới duy trì khả năng tuần hoàn dung dịch và hỗ trợ hạn chế những vấn đề ảnh hưởng đến quá trình làm mát.

Động cơ TECO tiêu chuẩn IE3

Cấu hình MK-50052 VBH-SCH hiện VIMEX cung cấp sử dụng động cơ:

TECO – 3,7 kW – 380V – IE3.

IE3 là cấp hiệu suất động cơ hướng tới sử dụng năng lượng hiệu quả. Tuy nhiên, mức tiêu thụ điện thực tế còn phụ thuộc vào tải và điểm làm việc của hệ thống.

Do đó, sử dụng motor hiệu suất cao vẫn cần đi cùng với việc chọn bơm đúng Q-H.

Kết cấu bền vững của MEIBAO MK-50052

Trong môi trường hóa chất, kết cấu của thân bơm và số lượng các điểm ghép nối là những yếu tố đáng quan tâm.

Công nghệ ép phun các chi tiết nhựa

Các chi tiết nhựa của dòng MK được tạo hình bằng công nghệ ép phun/ép khuôn, giúp tạo bề mặt hoàn thiện nhẵn và kết cấu đồng đều.

Đây là cách diễn đạt phù hợp hơn so với khẳng định rằng “bề mặt bóng giúp tăng khả năng chịu nhiệt”, bởi khả năng chịu nhiệt thực tế vẫn phụ thuộc vào bản chất vật liệu và môi chất.

Thiết kế đúc liền giúp giảm các điểm ghép nối

MEIBAO nhấn mạnh thiết kế rear cover và foot base dạng integrated molding trên dòng MK.

Việc tạo hình tích hợp giúp giảm các vị trí ghép nối và tăng tính liền khối của kết cấu.

Đối với bơm tuần hoàn hóa chất xi mạ, điều này có ý nghĩa thực tế bởi giảm số điểm ghép cũng đồng nghĩa giảm số vị trí cần kiểm tra độ kín trong quá trình vận hành và bảo trì.

Tuy nhiên, thiết kế liền khối không có nghĩa máy bơm tuyệt đối không thể rò rỉ. Tình trạng vật liệu, phớt, gioăng, hóa chất và điều kiện vận hành vẫn phải được kiểm tra.

Cách lắp đường hút MK-50052 trong bể hóa chất

Đường hút là một trong những khu vực quan trọng nhất khi lắp bơm tự mồi xi mạ.

Một sơ đồ tuần hoàn đơn giản có thể bố trí:

BỂ HÓA CHẤT → ĐƯỜNG HÚT → MK-50052 → BỘ LỌC → ĐƯỜNG HỒI → BỂ

Đường hút phải kín khí

Nguyên lý có thể hiểu đơn giản:

Đường hút kín → không khí được loại dần → hình thành điều kiện hút → hóa chất được đưa lên bơm.

Ngược lại:

Đường hút lọt khí → không khí liên tục đi vào → khó duy trì điều kiện tự mồi → bơm có thể không hút được hóa chất.

Trong bảng xử lý sự cố, MEIBAO cũng liệt kê rò khí đường hút là nguyên nhân cần kiểm tra khi bơm không hút hoặc lưu lượng giảm.

Một điểm cần đặc biệt chú ý: đường hút có thể hút không khí từ ngoài vào nhưng không nhất thiết thấy hóa chất rò ra ngoài.

Do đó:

Không thấy hóa chất rò rỉ không có nghĩa đường hút chắc chắn kín khí.

Hạn chế đường hút quá phức tạp

Đường hút nên được bố trí hợp lý, hạn chế những đoạn ống và phụ kiện tạo tổn thất không cần thiết.

Càng nhiều co, van và vị trí nối, hệ thống càng có thêm các điểm cần kiểm soát về tổn thất và độ kín.

Không nên tự áp dụng một giới hạn chiều dài đường hút cố định cho mọi hệ thống nếu chưa tính toán điều kiện thực tế.

Kiểm tra van và phụ kiện đường hút

Các vị trí cần chú ý gồm:

• Mối nối ren.
• Mặt bích.
• Gioăng.
• Van.
• Khớp nối.
• Đường ống.
• Van đáy nếu hệ thống sử dụng.

MEIBAO có sơ đồ lắp đặt cho trường hợp mức chất lỏng thấp hơn vị trí đầu hút, trong đó thể hiện các thành phần như đường hút và van đáy.

Không để đường ống kéo tải lên thân bơm

Đây là lưu ý đặc biệt quan trọng đối với bơm đầu nhựa.

Đường ống cần có giá đỡ độc lập, tránh để trọng lượng và ứng suất của đường ống truyền trực tiếp lên mặt bích hoặc thân bơm.

Trong bảng xử lý sự cố, MEIBAO cũng đề cập đường ống không được hỗ trợ phù hợp, tạo ứng suất lên bơm, là một yếu tố cần kiểm tra khi thân bơm bị nứt.

Chọn MK-50052 theo lưu lượng và cột áp hệ thống xi mạ

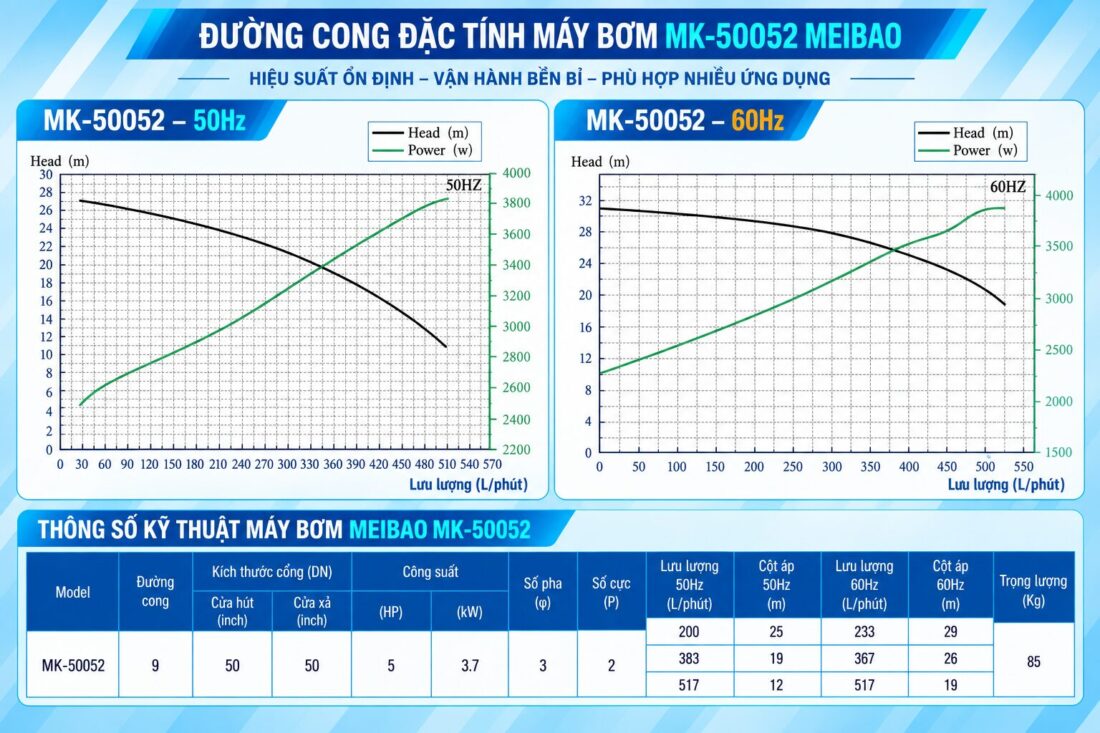

Ba điểm Q-H được cung cấp cho MK-50052 là:

Nguyên tắc lựa chọn là:

Không chọn riêng Q. Không chọn riêng H. Phải xác định Q tại H yêu cầu.

Ví dụ, nếu hệ thống cần khoảng 23 m³/h, cần tiếp tục xác định tổng cột áp mà bơm phải thắng tại lưu lượng đó.

Đối với hệ thống xi mạ có bộ lọc, càng cần chú ý tổn thất qua thiết bị lọc.

Một hệ thống thực tế có thể bao gồm:

Chênh cao + đường ống + co + van + bộ lọc + thiết bị khác.

Tổng các yếu tố này quyết định điểm làm việc thực tế của máy bơm.

Những thông tin cần cung cấp khi chọn bơm xi mạ MK-50052

Để xác định bơm xi mạ MK-50052 có phù hợp với hệ thống hay không, nên cung cấp tối thiểu các thông tin sau:

1. Hóa chất đang sử dụng là gì?
2. Nồng độ hóa chất bao nhiêu?
3. Nhiệt độ vận hành bao nhiêu °C?
4. Lưu lượng yêu cầu bao nhiêu m³/h?
5. Cột áp yêu cầu hoặc sơ đồ đường ống?
6. Bơm đặt cao hay thấp hơn mức hóa chất trong bể?
7. Hệ thống có bộ lọc hay thiết bị khác trên đường ống không?
8. Đường kính đường ống hiện tại?
9. Nguồn điện của nhà máy?

Nếu dung dịch có tỷ trọng, độ nhớt hoặc hàm lượng cặn đáng kể, những thông tin này cũng nên được cung cấp.

Với hệ thống xi mạ:

Tên hóa chất và điều kiện đường ống quan trọng không kém công suất motor.

Lưu ý khi vận hành bơm tự mồi MK-50052

Trước khi khởi động, nên kiểm tra:

• Chất lỏng mồi.
• Dung dịch làm mát.
• Mức hóa chất trong bể.
• Độ kín đường hút.
• Trạng thái van.
• Nguồn điện.
• Chiều quay động cơ.
• Đường ống và giá đỡ.

Sau khi bơm khởi động, cần theo dõi lưu lượng, áp suất, tiếng ồn, rung và tình trạng rò rỉ.

MEIBAO yêu cầu kiểm tra chiều quay khi chạy thử. Nếu chiều quay sai, cần chờ động cơ dừng hoàn toàn trước khi xử lý và khởi động lại.

Một lưu ý khác là không để van đầu đẩy đóng trong thời gian dài khi bơm đang chạy. Hướng dẫn MEIBAO cảnh báo điều kiện này có thể làm nhiệt độ tăng nhanh và gây hư hỏng bơm.

Tương tự, không nên để máy chạy khô kéo dài chỉ vì dòng MK có hệ thống làm mát hỗ trợ phớt.

Giá bơm xi mạ MK-50052 MEIBAO

Giá bơm hóa chất MK-50052 có thể phụ thuộc vào cấu hình vật liệu, động cơ, cấu hình làm kín, phụ kiện và thời điểm nhập hàng.

Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ:

MK-50052 VBH-SCH – 3,7 kW – 380V – TECO IE3

cùng với thông tin hóa chất thực tế.

Đối với bơm hóa chất xi mạ, giá mua ban đầu chỉ là một yếu tố. Nếu chọn sai vật liệu hoặc sai điểm làm việc, chi phí sửa chữa, thay thế linh kiện và thời gian dừng hệ thống có thể trở thành vấn đề lớn hơn trong quá trình sử dụng.

VIMEX tư vấn bơm MK-50052 cho hệ thống xi mạ

Khi lựa chọn bơm cho hệ thống xi mạ, VIMEX có thể tiếp nhận thông tin theo trình tự:

Hóa chất → Nồng độ → Nhiệt độ → Sơ đồ hệ thống → Lưu lượng & cột áp → Vật liệu → Model

Nếu nhà máy đang có hệ thống thực tế, khách hàng nên gửi thêm hình ảnh bể, sơ đồ đường ống, thông số bộ lọc và vị trí lắp đặt máy bơm.

Từ những dữ liệu này mới có thể đánh giá MK-50052 có phù hợp hay cần chuyển sang model hoặc cấu hình vật liệu khác.

Câu hỏi thường gặp về bơm xi mạ MK-50052

MK-50052 có dùng được cho hệ thống xi mạ không?

MEIBAO xác định electroplating – xi mạ là một trong các lĩnh vực ứng dụng của sản phẩm hãng. Tuy nhiên, MK-50052 có phù hợp với một bể cụ thể hay không còn phụ thuộc vào hóa chất, nồng độ, nhiệt độ, vật liệu và điểm làm việc.

MK-50052 có thể tuần hoàn hóa chất qua bộ lọc không?

Có thể xem xét khi lưu lượng, cột áp và vật liệu phù hợp. Khi chọn bơm phải tính cả tổn thất áp suất qua bộ lọc, không chỉ tính chiều cao đường ống.

FRPP có chịu được tất cả hóa chất xi mạ không?

Không. Cần kiểm tra hóa chất, nồng độ và nhiệt độ cụ thể. Catalogue MEIBAO có bảng tham khảo khả năng tương thích vật liệu với nhiều hóa chất.

Tại sao phải biết nồng độ và nhiệt độ hóa chất?

Vì khả năng tương thích của vật liệu có thể thay đổi khi nồng độ hoặc nhiệt độ thay đổi. Không nên đánh giá vật liệu chỉ dựa vào tên hóa chất.

MK-50052 có thể hút hóa chất từ bể thấp hơn máy bơm không?

Dòng MK có thiết kế tự mồi và MEIBAO cung cấp sơ đồ lắp đặt cho trường hợp mức chất lỏng thấp hơn đầu hút. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào điều kiện đường hút và cách lắp đặt.

Bơm tự mồi MK-50052 có cần mồi chất lỏng không?

Có. Hướng dẫn MEIBAO yêu cầu bổ sung chất lỏng mồi trước khi khởi động.

MK-50052 có chạy khô được không?

Dòng MK có hệ thống làm mát hỗ trợ khu vực phớt nhằm giảm nguy cơ hư hỏng khi xảy ra thiếu chất lỏng. Tuy nhiên, không nên vận hành chạy khô kéo dài.

Tại sao đường hút MK-50052 phải kín khí?

Nếu không khí liên tục lọt vào đường hút, bơm khó duy trì điều kiện tự mồi và có thể không hút được hóa chất. Rò khí đường hút cũng được MEIBAO liệt kê trong bảng xử lý sự cố của bơm.

Bơm xi mạ MK-50052 – lựa chọn theo cả hóa chất và hệ thống

Bơm xi mạ MK-50052 là một lựa chọn có thể xem xét cho các hệ thống vận chuyển và tuần hoàn hóa chất xi mạ khi vật liệu, lưu lượng và cột áp phù hợp. Model MK-50052 VBH-SCH sử dụng đầu bơm FRPP, động cơ TECO 3,7 kW – 380V – IE3, họng DN50/DN50 và có dải điểm làm việc từ 12 m³/h @ 25 m đến 31 m³/h @ 12 m.

Trong thực tế, chọn bơm xi mạ không chỉ là chọn công suất. Cần kiểm tra đồng thời hóa chất – nồng độ – nhiệt độ – vật liệu – Q-H – đường hút – bộ lọc và cách bố trí hệ thống.

Khách hàng cần lựa chọn bơm xi mạ MK-50052 có thể cung cấp cho VIMEX tên hóa chất, nồng độ, nhiệt độ, lưu lượng, cột áp và sơ đồ hệ thống để được hỗ trợ kiểm tra vật liệu và lựa chọn model phù hợp.
