Bơm bánh răng NYP bơm nhựa đường – Chọn tốc độ thế nào khi độ nhớt cao?

Nhựa đường là môi chất có đặc tính rất khác so với dầu có độ nhớt thấp. Khi nhiệt độ giảm, độ nhớt có thể tăng mạnh, khả năng chảy vào đường hút giảm và tải tác động lên hệ thống bơm cũng thay đổi. Vì vậy, lựa chọn bơm bánh răng NYP bơm nhựa đường không thể chỉ dựa vào lưu lượng yêu cầu.

Với dòng bơm bánh răng ăn khớp trong NYP, tốc độ quay cần được lựa chọn theo độ nhớt, nhiệt độ và điểm làm việc thực tế. Một nguyên tắc quan trọng cần nhớ là:

Nhiệt độ → Độ nhớt → Tốc độ → Lưu lượng → Áp suất → Công suất

Đặc biệt với nhựa đường độ nhớt cao, không nên mặc định rằng tăng tốc độ bơm sẽ luôn giúp tăng lưu lượng tương ứng.

Vì sao nhựa đường là môi chất khó bơm?

Khó khăn lớn nhất khi vận chuyển nhựa đường nằm ở độ nhớt và sự thay đổi độ nhớt theo nhiệt độ.

Khi nhiệt độ phù hợp, nhựa đường có khả năng chảy tốt hơn. Khi nhiệt độ giảm, môi chất trở nên đặc hơn và khả năng di chuyển qua đường ống cũng giảm.

Điều này ảnh hưởng trực tiếp đến:

• Khả năng cấp đầy chất lỏng vào cửa hút.
• Tổn thất trên đường ống.
• Tốc độ quay phù hợp của bơm.
• Lưu lượng thực tế.
• Mô-men và công suất cần thiết.
• Điều kiện khởi động của hệ thống.

Do đó, chỉ cung cấp thông tin “cần bơm nhựa đường 20 m³/h” là chưa đủ để lựa chọn bơm.

Một yêu cầu kỹ thuật đầy đủ hơn cần có:

Loại nhựa đường + độ nhớt tại nhiệt độ vận hành + lưu lượng + áp suất/chênh áp.

Vì sao bơm bánh răng NYP có thể phù hợp để bơm nhựa đường?

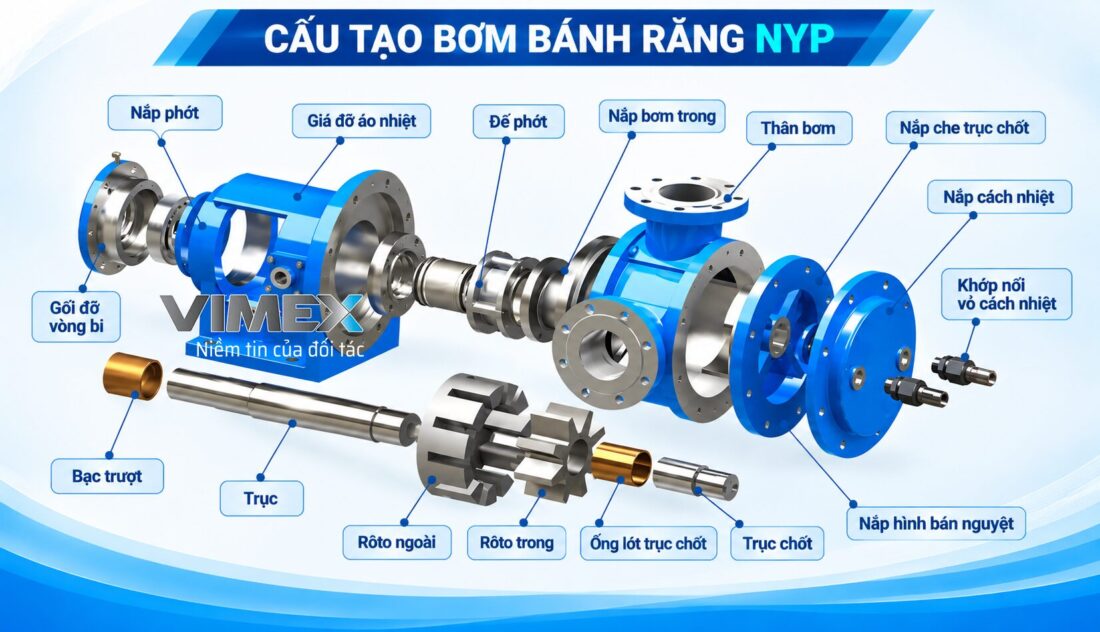

NYP là dòng bơm bánh răng ăn khớp trong – Internal Gear Pump, thuộc nhóm bơm thể tích.

Khi bánh răng quay, các khoang thể tích được hình thành ở phía hút. Chất lỏng đi vào các khoang này, được vận chuyển quanh thân bơm và đẩy ra tại cửa xả.

Nguyên lý này phù hợp để xem xét cho nhiều chất lỏng có độ nhớt cao như:

• Dầu FO/HFO.
• Dầu nhờn.
• Dầu nặng.
• Nhựa.
• Polymer.
• Keo.
• Nhựa đường và một số chất lỏng nhớt khác.

Một ưu điểm quan trọng khi lựa chọn dòng NYP là có thể lựa chọn tốc độ đầu bơm phù hợp với độ nhớt của môi chất.

Trong nhiều ứng dụng, đầu bơm NYP không chạy trực tiếp ở tốc độ cao của động cơ mà sử dụng:

Động cơ → Hộp giảm tốc → Khớp nối → Đầu bơm NYP

Tuy nhiên, không nên mặc định tất cả model NYP đều phù hợp với mọi loại nhựa đường. Cần kiểm tra thêm vật liệu, phớt, giới hạn nhiệt độ và cấu hình cụ thể của bơm.

Độ nhớt càng cao thì tốc độ bơm NYP thay đổi thế nào?

Đây là vấn đề quan trọng nhất khi lựa chọn bơm NYP cho nhựa đường.

Dữ liệu catalogue của dòng NYP cho thấy xu hướng khá rõ:

Khi độ nhớt tăng cao, tốc độ quay được lựa chọn thấp hơn.

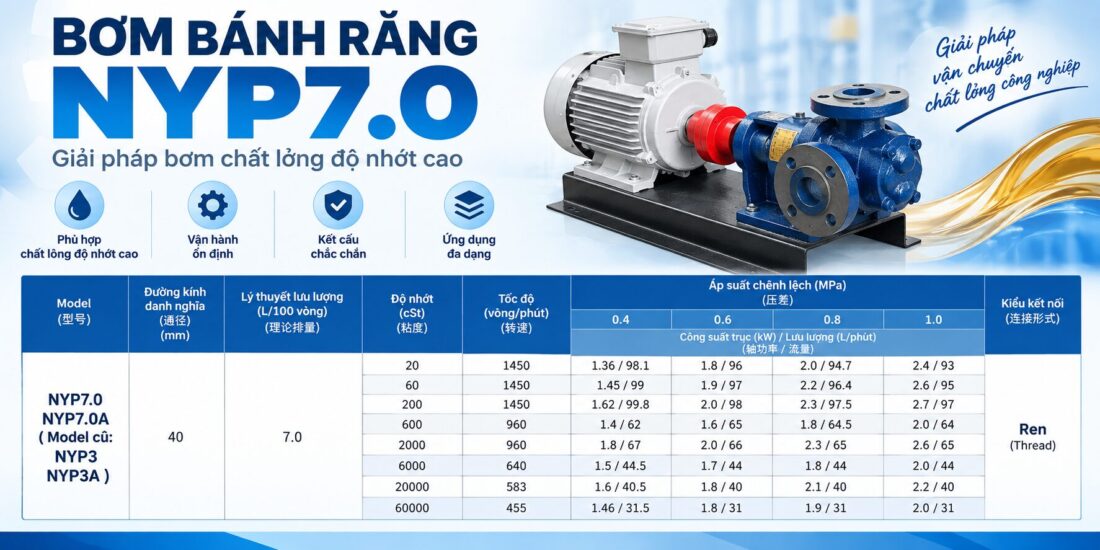

Ví dụ với model NYP7.0, bảng performance thể hiện:

Bảng trên rất có giá trị để hiểu nguyên tắc lựa chọn, nhưng cần lưu ý đây là dữ liệu của NYP7.0, không phải bảng tốc độ chung áp dụng cho tất cả model NYP.

Khi chuyển sang NYP52, NYP80, NYP160, NYP220 hoặc model khác, cần sử dụng đúng bảng performance của model đó.

Tại sao nhựa đường càng nhớt càng không nên để bơm quay quá nhanh?

Có thể hình dung đơn giản: bánh răng quay tạo ra khoang hút và chất lỏng phải có khả năng đi vào để lấp đầy các khoang này.

Với chất lỏng có độ nhớt thấp, quá trình điền đầy tương đối thuận lợi.

Nhưng với nhựa đường có độ nhớt cao:

Khả năng chảy giảm → tổn thất phía hút tăng → quá trình điền đầy khoang bơm trở nên khó khăn hơn.

Nếu tốc độ bơm quá cao, bánh răng tiếp tục quay nhanh trong khi môi chất không có điều kiện điền đầy tương ứng.

Do đó, tư duy:

Muốn tăng lưu lượng → tăng rpm

không thể áp dụng một cách máy móc cho nhựa đường và các chất lỏng rất nhớt.

Tốc độ cần được lựa chọn trong vùng phù hợp với độ nhớt, model bơm và điều kiện hút thực tế.

Nhiệt độ ảnh hưởng thế nào đến độ nhớt của nhựa đường?

Khi lựa chọn bơm nhựa đường, không nên tách độ nhớt khỏi nhiệt độ.

Về nguyên tắc:

Nhiệt độ tăng → độ nhớt giảm → môi chất dễ chảy hơn.

Nhiệt độ giảm → độ nhớt tăng → môi chất khó chảy hơn.

Điều đó có nghĩa cùng một loại nhựa đường nhưng ở hai nhiệt độ khác nhau có thể tạo ra hai điều kiện vận hành rất khác nhau đối với máy bơm.

Vì vậy, câu hỏi:

“Nhựa đường có độ nhớt bao nhiêu?”

chưa thực sự đầy đủ.

Câu hỏi kỹ thuật phù hợp hơn là:

“Nhựa đường có độ nhớt bao nhiêu tại nhiệt độ vận hành của hệ thống?”

Đây là dữ liệu cần thiết trước khi lựa chọn rpm cho đầu bơm.

Khi nào bơm NYP bơm nhựa đường cần áo gia nhiệt?

Khi nhựa đường nguội đi, độ nhớt có thể tăng mạnh và môi chất trở nên khó chảy. Vì vậy, một số cấu hình NYP có thể cần xem xét áo gia nhiệt.

Áo gia nhiệt hỗ trợ duy trì điều kiện nhiệt tại khu vực thân bơm, hạn chế môi chất trong bơm bị nguội quá mức.

Điều này đặc biệt đáng quan tâm đối với:

• Nhựa đường.
• Dầu FO/HFO.
• Dầu nặng.
• Nhựa.
• Polymer.
• Các chất có độ nhớt phụ thuộc mạnh vào nhiệt độ.

Tuy nhiên cần hiểu đúng rằng áo gia nhiệt của bơm không thay thế toàn bộ hệ thống gia nhiệt của bồn và đường ống.

Nếu nhựa đường trong đường hút đã nguội và không còn khả năng chảy tốt, chỉ gia nhiệt thân bơm chưa chắc giải quyết được vấn đề.

Do đó, thiết kế tổng thể có thể phải xem xét đồng thời bồn chứa – đường ống – van – thân bơm.

Tại sao bơm nhựa đường thường cần động cơ giảm tốc?

Động cơ điện thông dụng thường có tốc độ cao hơn tốc độ đầu bơm mong muốn trong nhiều ứng dụng chất lỏng độ nhớt cao.

Trong khi đó, dữ liệu NYP cho thấy khi độ nhớt tăng, tốc độ phù hợp thường giảm.

Giải pháp thường được xem xét là:

Motor → Hộp giảm tốc → Khớp nối → Bơm

Ví dụ, nếu động cơ có tốc độ khoảng 1.450 rpm nhưng đầu bơm cần làm việc ở khoảng 290 rpm, hộp giảm tốc sẽ đưa tốc độ đầu ra xuống vùng phù hợp.

Tuy nhiên, không nên chọn hộp giảm tốc chỉ bằng cách lấy rpm động cơ chia cho rpm mong muốn. Cần kiểm tra thêm:

• Công suất.
• Mô-men đầu ra.
• Hệ số làm việc.
• Điều kiện tải.
• Khả năng chịu tải của bơm.
• Cấu hình khớp nối.

Vì vậy, tốc độ bơm và công suất động cơ cần được lựa chọn đồng thời.

Chọn tốc độ NYP bơm nhựa đường như thế nào?

Một quy trình lựa chọn hợp lý có thể thực hiện theo các bước sau.

Bước 1: Xác định loại nhựa đường

Cần biết chính xác môi chất được bơm, thay vì chỉ ghi chung chung là “chất lỏng nhớt”.

Bước 2: Xác định nhiệt độ vận hành

Xác định nhiệt độ của môi chất tại đầu hút trong điều kiện vận hành thực tế.

Bước 3: Xác định độ nhớt tại nhiệt độ đó

Đây là thông số rất quan trọng.

Không nên sử dụng độ nhớt ở nhiệt độ khác để lựa chọn tốc độ nếu nó không đại diện cho điều kiện vận hành thực tế.

Bước 4: Xác định lưu lượng

Ví dụ:

• Lít/phút.
• m³/h.

Nếu cần điều chỉnh lưu lượng, nên cung cấp cả khoảng tối thiểu và tối đa.

Bước 5: Xác định áp suất/chênh áp

Không nên chỉ lấy áp suất tối đa của bơm làm áp suất thiết kế.

Cần xác định bơm thực tế phải thắng bao nhiêu chênh áp của hệ thống.

Bước 6: Chọn model NYP sơ bộ

Dựa trên lưu lượng, độ nhớt và yêu cầu hệ thống để xác định kích thước đầu bơm.

Bước 7: Tra bảng performance

Từ độ nhớt và model đã chọn, xác định vùng tốc độ phù hợp theo dữ liệu nhà sản xuất.

Bước 8: Kiểm tra lưu lượng

Kiểm tra lưu lượng thực tế tại rpm được lựa chọn.

Bước 9: Kiểm tra công suất

Công suất phải được xác định tại đúng độ nhớt – rpm – áp suất – lưu lượng.

Bước 10: Chọn động cơ và hộp giảm tốc

Sau khi xác định điểm làm việc mới lựa chọn motor và tỷ số truyền phù hợp.

Có thể tóm tắt:

Không chọn rpm trước rồi mới tìm cách bắt bơm đáp ứng yêu cầu.

Lưu lượng bơm NYP có tỷ lệ hoàn toàn với tốc độ không?

Về lý thuyết, bơm thể tích có dung tích dịch chuyển xác định trên mỗi vòng quay. Vì vậy, khi tốc độ tăng, lưu lượng lý thuyết cũng tăng.

Nhưng trong hệ thống thực tế cần phân biệt:

Dung tích lý thuyết ≠ lưu lượng lý thuyết ≠ lưu lượng thực tế tại điểm làm việc.

Lưu lượng thực tế còn chịu ảnh hưởng bởi:

• Độ nhớt.
• Chênh áp.
• Tốc độ.
• Điều kiện hút.
• Khả năng điền đầy buồng bơm.

Ví dụ, NYP52 có dung tích danh nghĩa 52 L/100 vòng. Nhưng ở độ nhớt 20.000 cSt và 303 rpm, catalogue thể hiện lưu lượng thực tế khoảng 155–157 L/phút, tùy chênh áp.

Do đó, phép tính từ dung tích và rpm có thể dùng để hiểu nguyên lý nhưng không nên thay thế bảng performance của nhà sản xuất khi lựa chọn bơm.

Áp suất ảnh hưởng thế nào đến công suất bơm?

Một vấn đề khác thường bị bỏ qua là công suất.

Lấy NYP52 tại:

• Độ nhớt: 20.000 cSt.
• Tốc độ: 303 rpm.

Dữ liệu catalogue cho thấy:

Có thể thấy khi chênh áp tăng từ 4 lên 10 bar, lưu lượng chỉ thay đổi nhỏ trong bảng này nhưng công suất tăng từ 3,8 lên 5,6 kW.

Điều này cho thấy không nên nói:

“NYP52 thì dùng motor X kW.”

Cách đúng hơn là:

NYP52 tại độ nhớt X, tốc độ Y và áp suất Z cần kiểm tra công suất tương ứng.

Đối với nhựa đường cũng tương tự.

Đường hút bơm nhựa đường cần thiết kế thế nào?

Với chất lỏng độ nhớt cao, đường hút là một phần rất quan trọng của hệ thống.

Nên xem xét:

• Đặt bơm gần bồn chứa nếu điều kiện cho phép.
• Đường hút càng ngắn càng tốt.
• Hạn chế co cút không cần thiết.
• Không sử dụng đường ống quá nhỏ.
• Kiểm tra van trên đường hút.
• Đảm bảo đường ống kín.
• Hạn chế các vị trí khiến nhựa đường dễ tích tụ.
• Duy trì nhiệt độ đường ống nếu quy trình yêu cầu.
• Đảm bảo môi chất có khả năng chảy tới cửa hút trước khi khởi động.

Một bơm bánh răng NYP bơm nhựa đường được chọn đúng model nhưng đường hút quá nhỏ hoặc nhựa đường trong đường ống quá nguội vẫn có thể không đạt lưu lượng mong muốn.

Điều gì xảy ra nếu khởi động bơm khi nhựa đường còn nguội?

Đây là một tình huống cần đặc biệt lưu ý.

Giả sử hệ thống được lựa chọn theo độ nhớt của nhựa đường tại nhiệt độ vận hành. Nếu khi khởi động, nhựa đường chưa đạt điều kiện nhiệt độ đó, độ nhớt thực tế có thể cao hơn đáng kể so với điểm thiết kế.

Khi đó có thể xảy ra:

• Tăng tải khởi động.
• Tăng mô-men yêu cầu.
• Khả năng hút giảm.
• Tổn thất đường ống tăng.
• Điểm vận hành khác so với thiết kế.

Vì vậy, với hệ thống nhựa đường có gia nhiệt, cần tuân thủ quy trình vận hành của hệ thống và đảm bảo môi chất đạt điều kiện phù hợp trước khi khởi động bơm.

Van an toàn và đường hồi có quan trọng không?

NYP thuộc nhóm bơm thể tích.

Đây là điểm rất quan trọng khi thiết kế hệ thống.

Nếu van đầu đẩy bị đóng trong khi bơm vẫn tiếp tục quay, chất lỏng tiếp tục được dịch chuyển nhưng không có đường thoát. Áp suất hệ thống có thể tăng nhanh.

Vì vậy cần xem xét giải pháp bảo vệ phù hợp như:

• Van an toàn.
• Đường hồi/bypass.
• Đồng hồ hoặc cảm biến áp suất.
• Thiết bị bảo vệ quá áp.
• Logic dừng bơm khi có sự cố.

Nếu đầu bơm có van an toàn tích hợp, cũng cần kiểm tra cài đặt và chức năng theo hướng dẫn của nhà sản xuất.

Không nên sử dụng van an toàn như một van điều chỉnh lưu lượng thông thường.

Có thể dùng biến tần để điều chỉnh tốc độ NYP không?

Trong cấu hình phù hợp, biến tần có thể được sử dụng để thay đổi tốc độ động cơ và từ đó điều chỉnh tốc độ đầu bơm.

Tuy nhiên, không nên hiểu rằng có biến tần thì có thể tùy ý tăng hoặc giảm rpm.

Đặc biệt với nhựa đường, tốc độ vẫn phải nằm trong vùng phù hợp với:

Độ nhớt + nhiệt độ + khả năng hút + model bơm + motor/hộp giảm tốc.

Nếu cần điều chỉnh lưu lượng trong phạm vi rộng, kỹ thuật cần kiểm tra cả tốc độ thấp nhất và cao nhất dự kiến.

Những sai lầm thường gặp khi chọn bơm NYP cho nhựa đường

Sai lầm đầu tiên là chỉ chọn theo lưu lượng. Hai hệ thống cùng yêu cầu 20 m³/h nhưng độ nhớt khác nhau có thể cần tốc độ và cấu hình truyền động khác nhau.

Sai lầm thứ hai là cung cấp độ nhớt nhưng không ghi nhiệt độ tương ứng. Một giá trị độ nhớt sẽ thiếu ý nghĩa lựa chọn nếu không biết điều kiện nhiệt độ của nó.

Các lỗi khác thường gặp gồm:

• Chọn tốc độ quá cao.
• Dùng trực tiếp motor tốc độ cao mà không kiểm tra rpm cho phép.
• Chọn motor theo một bộ NYP khác.
• Đường hút quá nhỏ.
• Đường hút quá dài.
• Quá nhiều co cút.
• Không duy trì nhiệt độ đường ống khi quy trình yêu cầu.
• Không xem xét áo gia nhiệt.
• Khởi động khi môi chất chưa đạt điều kiện phù hợp.
• Không thiết kế bảo vệ quá áp.

5 thông số cần cung cấp khi chọn NYP bơm nhựa đường

Để VIMEX có cơ sở lựa chọn bơm, khách hàng nên cung cấp tối thiểu:

1. LOẠI NHỰA ĐƯỜNG
2. ĐỘ NHỚT
3. NHIỆT ĐỘ TƯƠNG ỨNG
4. LƯU LƯỢNG YÊU CẦU
5. ÁP SUẤT/CHÊNH ÁP YÊU CẦU

Với hệ thống phức tạp, nên bổ sung:

Đường kính ống – chiều dài đường ống – chênh cao – điều kiện hút – số lượng van/co – phương pháp gia nhiệt – chế độ vận hành.

Càng đầy đủ dữ liệu đầu vào, việc lựa chọn model và tốc độ càng có cơ sở.

Câu hỏi thường gặp về bơm NYP bơm nhựa đường

Bơm NYP có bơm được nhựa đường không?

NYP là dòng bơm bánh răng ăn khớp trong có thể được xem xét cho nhựa đường và nhiều chất lỏng có độ nhớt cao. Tuy nhiên cần kiểm tra model, vật liệu, phớt, nhiệt độ, độ nhớt và điểm làm việc cụ thể.

Nhựa đường càng đặc có phải càng giảm tốc độ bơm?

Catalogue NYP cho thấy xu hướng độ nhớt tăng thì tốc độ lựa chọn thường giảm. Tuy nhiên rpm cụ thể phải tra theo model và điều kiện vận hành, không có một tốc độ chung cho mọi NYP.

Có thể dùng motor 1.450 rpm nối trực tiếp vào NYP không?

Điều này phụ thuộc model và độ nhớt. Không nên mặc định motor 1.450 rpm có thể nối trực tiếp với mọi đầu bơm NYP, đặc biệt khi bơm môi chất rất nhớt.

Tại sao cần hộp giảm tốc?

Hộp giảm tốc giúp đưa tốc độ từ motor xuống tốc độ đầu bơm phù hợp và cung cấp điều kiện truyền động cần thiết cho hệ thống.

Bơm nhựa đường có cần áo gia nhiệt không?

Tùy loại nhựa đường, nhiệt độ vận hành và cấu hình hệ thống. Với môi chất tăng mạnh độ nhớt khi nguội, áo gia nhiệt là một giải pháp đáng xem xét.

Có nên khởi động khi nhựa đường còn nguội?

Không nên khởi động chỉ dựa trên việc motor có khả năng quay. Cần đảm bảo môi chất và hệ thống đạt điều kiện vận hành theo thiết kế và hướng dẫn của thiết bị.

Có thể dùng biến tần điều chỉnh lưu lượng không?

Có thể xem xét trong cấu hình phù hợp, nhưng dải tốc độ phải được kiểm tra theo model bơm, motor, hộp giảm tốc và độ nhớt môi chất.

Cần cung cấp gì để chọn bơm?

Quan trọng nhất là loại nhựa đường – độ nhớt – nhiệt độ – lưu lượng – áp suất.

VIMEX tư vấn bơm bánh răng NYP cho nhựa đường theo điểm làm việc

Khi lựa chọn bơm bánh răng NYP bơm nhựa đường, câu hỏi quan trọng không phải chỉ là:

“Bơm cần đạt bao nhiêu m³/h?”

Mà cần xác định đầy đủ:

Nhựa đường có độ nhớt bao nhiêu tại nhiệt độ vận hành, cần lưu lượng bao nhiêu và bơm phải làm việc ở chênh áp bao nhiêu?

Từ đó mới có cơ sở lựa chọn:

Model NYP → tốc độ quay → lưu lượng thực tế → công suất → motor → hộp giảm tốc → cấu hình bơm.

Nguyên tắc quan trọng nhất có thể tóm tắt:

NHIỆT ĐỘ → ĐỘ NHỚT → TỐC ĐỘ → LƯU LƯỢNG → ÁP SUẤT → CÔNG SUẤT

Khách hàng cần lựa chọn bơm bánh răng NYP bơm nhựa đường có thể gửi VIMEX các thông số về môi chất, độ nhớt tại nhiệt độ vận hành, lưu lượng và áp suất. Từ các dữ liệu này, kỹ thuật VIMEX có thể đối chiếu bảng performance để tư vấn model, rpm, động cơ, hộp giảm tốc và cấu hình phù hợp.
