Đặc điểm của bơm bánh răng là dòng máy bơm công nghiệp chuyên dùng bơm các chất lỏng đặc nhớt trong các ngành sản xuất, bơm bánh răng có 1 loại là bơm bánh răng ăn khớp trong và bơm ăn khớp ngoài. Bơm bánh răng thiết kế thông minh, dễ sử dụng, sử dụng bạc lót, thiết kế bơm bánh răng gồm cặp bánh răng ăn khớp nhau tạo ra áp lực để đẩy truyền chất lỏng đi, đặc biệt vật liệu thân bơm bằng gang hoặc inox không sử dụng vật liệu nhựa hoặc nhôm.
Công dụng của bơm bánh răng chuyên dùng bơm các chất lỏng đặc, nhớt, chất lỏng có độ nhớt dính cao cả ở nhiệt độ thấp và nhiệt độ cao, sử dụng trong các ngành công nghiệp dầu mỏ, dầu thô, dầu DO, FO, dầu cá, ngành công nghiệp thực phẩm dùng bơm mật ong, bơm siro, bơm sữa, bơm nước sốt, dùng trong ngành thức ăn chăn nuôi dùng bơm rỉ mật, mỡ cá, dùng trong hệ thống thủy lực với vai trò máy bơm thứ cấp, dùng trong lò hơi, dùng bơm nhựa đường, bơm sáp, mỡ… và nhiều công dụng tuyệt vời khác
Để sử dụng bơm bánh răng bền và hiệu quả, giảm thiểu sự cố, hư hỏng, tiết kiệm chi phí người sử dụng cần có kiến thức cơ bản về đặc điểm của bơm bánh răng và công dụng của bơm bánh răng. Vậy đặc điểm của bơm bánh răng là gì? Công dụng của bơm bánh răng là gì?
Dưới đây là chia sẻ của Công ty TNHH Vimex về công dụng và đặc điểm của bơm bánh răng, chúng tôi tổng hợp kiến thức chia sẻ đến khách hàng dựa trên kinh nghiệm 15 năm trong nghề cung cấp máy bơm công nghiệp và các phụ kiện máy bơm công nghiệp.
Đặc điểm của bơm bánh răng?
Công dụng đặc điểm của bơm bánh răng
Trước khi tìm hiểu công dụng của bơm bánh răng, chúng ta tìm hiểu đặc điểm của bơm bánh răng trước nhé.
Bơm bánh răng cũng như các loại máy bơm thông thường, được sử dụng với mục đích bơm truyền chất lỏng, tuy nhiên bơm bánh răng có nhiều đặc điểm khác biệt so với các loại máy bơm khác, cũng chính vì thế bơm bánh răng có nhiều ứng dụng hơn các loại máy bơm thông thường.
– Đặc điểm của bơm bánh răng điển hình, dễ nhận dạng nhất là cấu tạo đặc biệt, bộ phận chính bao gồm hai bánh răng được lắp trong thân máy bơm. Hai bánh răng này ăn khớp với nhau trong quá trình chuyển động tạo ra áp lực giúp bơm truyền chất bơm đi.
– Bơm bánh răng còn được phân làm nhiều loại, cách phân loại điển hình nhất là phân loại theo thông số kỹ thuật, bao gồm máy bơm bánh răng ăn khớp trong và máy bơm bánh răng ăn khớp ngoài.
– Bơm bánh răng ăn khớp trong có đặc điểm cấu tạo phức tạp hơn bơm bánh răng ăn khớp ngoài nhưng có kết cầu chặt chẽ, tạo áp lực bơm cao hơn, bơm được nhiều loại chất lỏng hơn
– Bơm bánh răng ăn khớp ngoài dễ di tháo lắp, sửa chữa, bảo dưỡng bởi có cấu tạo đơn giản, giá thành rẻ hơn máy bơm ăn khớp trong nhưng kích thước cồng kềnh không gọn như bơm bánh răng ăn khớp trong
– Bơm bánh răng ăn khớp trong đặc biệt có thêm lưỡi liềm tạo khoang chưa chất bơm trong quá trình bơm
– Tất cả các loại bơm bánh răng đều được thiết kế các bạc để lót thay vòng bi đỡ trục quay.
– Bơm bánh răng có trục bơm: Trục bơm được dẫn động từ trục khuỷu hoặc trục cam thông qua cặp bánh răng trụ răng nghiêng. Chính đặc điểm này tạo nên những công dụng của bơm bánh răng mà không phải loại máy bơm nào cũng có được.
– Đặc điểm của bơm bánh răng ít ai biết: Bơm bánh răng có 2 kiểu gồm Bơm kiểu bánh răng cấp 1 và bơm kiểu bánh răng Roto.
Bơm bánh răng ăn khớp ngoài
Bơm bánh răng kiểu cấp 1 hoạt động theo nguyên lý ăn khớp bánh răng, tạo khoang hút khoang đẩy riêng. Khi trục được kết nối với bánh răng chủ động, làm bánh răng chủ động quay thì bánh răng bị động cũng quay theo. Khi chất bơm được các bánh răng kéo sang khoang đẩy, áp suất khoang đẩy tăng. Dầu có áp suất cao được đẩy qua bầu lọc rồi đi bôi trơn, ở khoang hút dầu được guồng đi tạo độ chân không, lại hút dầu từ các đáy cácte vào, cứ như vậy dầu liên tục được hút và đẩy đi bôi trơn. Khi vận tốc ôtô lớn, áp suất dầu vượt quá trị số cho phép dầu đẩy van điều chỉnh áp suất mở ra một phần dầu chảy về khoang hút làm áp suất dầu không tăng quá mức, tránh hỏng lọc dầu và tổn hao công suất động cơ. Điều chỉnh áp suất dầu của hệ thống bằng cách thay đổi lực lò xo của van điều chỉnh áp suất. Trên mặt đầu của nắp bơm được thiết kế rãnh áp để tránh hiện tượng chèn dầu giữa các răng khi 2 bánh răng ăn khớp nhau.
đặc điểm bơm bánh răng ăn khớp trong
Bánh răng kiểu Roto hoạt động với nguyên lý tương tự, với cấu tạo gồm hai roto lồng vào nhau, rôto ngoài khoét lõm dạng sao, rôto trong có dạng chữ thập đỉnh tròn, lắp lọt vào rôto ngoài và được dẫn động từ trục bơm. Hai rôto được lắp lắp lọt vào vỏ ngoài và chúng được lắp lệch tâm với nhau. Rôto trong được dẫn động từ trục bơm. Khi rôto trong quay khéo rôto ngoài sẽ quay theo. Đỉnh của rôto trong luôn tỳ sát vào thành trong của rôto ngoài tạo thành các khoang A, B. Thể tích khoang B giảm dần tạo áp suất cao dầu được đẩy đi bôi trơn, thể tích khoang A tăng dần tạo độ chân không dầu được hút vào. Cứ như vậy dầu được bơm vận chuyển đi bôi trơn trong hệ thống.
– Thêm một đặc điểm của bơm bánh răng rất đặc biệt: Bơm bánh răng có thân bơm làm từ các chất liệu gang, inox, thép không rỉ, không làm từ các chất liệu nhựa, nhôm như các loại máy bơm khác.
Đó là những đặc điểm của bơm bánh răng điển hình nhất mà người sử dụng nên nắm được khi sử dụng bơm bánh răng.
Công dụng của bơm bánh răng
Bơm bánh răng KCB chuyên dùng bơm dầu
Với những đặc điểm của bơm bánh răng khác biệt so với các loại máy bơm khác, công dụng của bơm bánh răng cũng vô cùng đặc biệt.
Công dụng của bơm bánh răng:
Bơm bánh răng thường dùng bơm mọi loại dầu: dầu nhớt, dầu DO, FO, nhựa đường, rỉ mật, chất đặc, dầu nhiên liệu, dầu bôi trơn, dầu diezin…
Bơm bánh răng đặc biệt còn bơm được thủy tinh lỏng silicat, soda,…
Bơm bánh răng dùng bơm các loại mỡ, sáp
Trong ngành công nghiệp thực phẩm, bơm bánh răng được dùng bơm dầu ăn, nước tương, nước sốt, axit béo, nước trai cây, rượu, siro…
Bơm bánh răng có ứng dụng đặc biệt trong ngành công nghiệp hóa chất: Bơm axit béo, nhựa, mem, chất kiết dính,..
Trong lĩnh vực cung cấp dầu bôi trơn bơm bánh răng dùng để phun dầu nhiên liệu ở áp suất cao cho các lò đốt và lò hơi.
Công dụng của bơm bánh răng thủy lực: Dùng làm máy bơm sơ cấp trong hệ thống thủy lực.
Người ta thường biết bơm bánh răng có 2 loại là bơm bánh răng ăn khớp trong và bơm bánh răng ăn khớp ngoài, tuy nhiên thực tế máy bơm bánh răng có thể phân loại theo nhiều cách khác nhau dựa vào đặc điểm cấu tạo máy bơm, dựa vào ứng dụng, vật liệu, dựa vào thương hiệu, giá cả hoặc cấu trúc bơm.
Các loại bơm bánh răng phổ biến trên thị trường mà khách hàng thường được nghe tên gọi bao gồm:
1.Phân loại bơm bánh răng theo cấu tạo
Bơm bánh răng ăn khớp trong
Bơm bánh răng ăn khớp ngoài
2. Phân loại bơm bánh răng theo cấu trúc
Bơm bánh răng thủy lực
Bơm bánh răng 2 lớp áo
Bơm bánh răng nhiều cấp
3. Phân loại bơm bánh răng theo thương hiệu
Bơm bánh răng HSP – Hebeihengsheng nhập khẩu phân phối chính hãng, dòng bơm bánh răng hàng đầu Trung Quốc, thương hiệu này có các model như bơm bánh răng KCB, YCB, NYP, 2CY
Bơm bánh răng Tuthill
Bơm bánh răng Varisco
Bơm bánh răng Viking
Bơm bánh răng Furnan
Cấu tạo máy bơm bánh răng

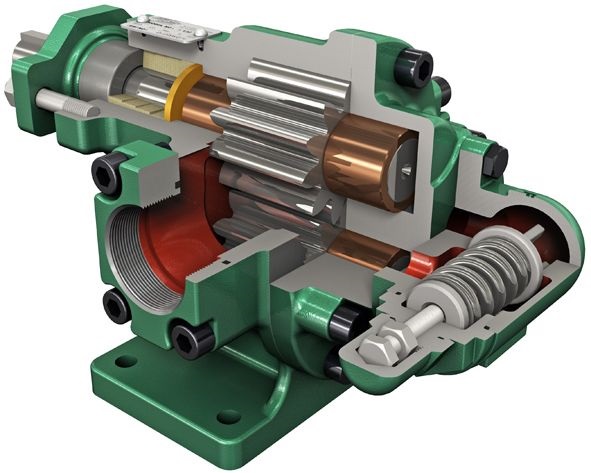

Cấu tạo bơm bánh răng ăn khớp ngoài
Máy bơm bánh răng có công dụng tuyệt vời, có ứng dụng đa dạng và có nhiều ưu điểm nổi bật tất cả nhờ cấu tạo đặc biệt so với các dòng bơm khác. Cấu tạo bơm bánh răng gồm các chi tiết sau:
Trục bơm: Đây là bộ phận quan trọng của bơm bánh răng, với bánh răng ăn khớp ngoài có 2 trục bơm song song còn bơm bánh răng ăn khớp trong có 1 trục bơm dùng chung cho hai bánh răng
Bánh răng: Đây là chi tiết quyết định tên gọi cũng như hoạt động của bơm bánh răng, bơm bánh răng khớp ngoài có 1 cặp bánh răng kích thước bằng nhau, quay ngược chiều còn bơm bánh răng ăn khớp trong có 2 bánh răng kích thước khác nhau quay cùng chiều khi hoạt độn
Vỏ bơm hay thân bơm bánh răng làm bằng vật liệu inox hoặc đồng, bền bỉ, chịu nhiệt tốt, phù hợp với các ứng dụng bơm dầu và chất lỏng nhớt, ăn mòn
Gioăng bơm bơm bánh răng có chức năng làm kín, vật liệu thép bền bỉ, chịu ăn mòn
Phớt bơm bánh răng
Cổng hút/ xả là nơi chất lỏng đi ra hoặc đi vào buồng bơm
Vòng bi/ bạc lót làm nhiệm vụ đỡ trục, bảo vệ trục bơm bánh răng
Van giảm áp với chức năng bảo vệ bơm bánh răng khi có sự cố quá tải
Bơm bánh răng hoạt động như thế nào?
Máy bơm bánh răng khớp trong và bơm bánh răng khớp ngoài có cấu tạo khác nhau vì vậy nguyên lý hoạt động cũng có khác nhau. Bơm bánh răng khớp trong cấu tạo phức tạp hơn, cồng kềnh hơn tuy nhiên hoạt động mạnh mẽ hơn, bơm chất đặc hiệu quả hơn và có khả năng bơm mồi.
Hoạt động của bơm bánh răng theo nguyên lý dẫn nén chất lỏng với ba quy trình là bơm mồi, hút chất lỏng và xả chất lỏng. Với quy trình bơm mồi chỉ có ở bơm bánh răng ăn khớp trong.
Quy trình hút chất lỏng: Khi áp lực buồng bơm giảm, chất lỏng bị hút vào buồng bơm, khi đó hai bánh răng ăn khớp với nhau
Quy trình chất lỏng từ buồng hút sang buồng đẩy men theo các rãnh răng được thiết kế hình chữ V giúp việc dẫn nén chất lỏng dễ dàng hơn
Quy trình xả chất lỏng: Khi áp lực buồng bơm tăng, chất lỏng bị đẩy ra ngoài theo cổng xả, khi đó hai bánh răng tách nhau ra hay còn gọi là ra khớp. Khoang hút được ngăn cách kín với khoang đẩy.
Ở bánh răng khớp ngoài, hai bánh răng quay ngược chiều nhau trên hai trục bơm song song, bánh răng chủ động quay kéo theo bánh răng bị động quay theo. Ở bơm bánh răng ăn khớp trong, hai bánh răng kích thước khác nhau và cùng quay 1 chiều quanh 1 trục bơm, bánh răng chủ động kích thước lớn hơn nằm bên ngoài quay kéo theo bánh răng bị động bên trong kích thước nhỏ hơn quay theo.
Dòng lưu lượng bơm của chất lỏng sẽ tính bằng kích thước của buồng bơm, tốc độ số vòng trên phút và dòng chảy ngược.
Van giảm áp thường được lắp đặt cho máy bơm bánh răng trong hệ thống giúp bảo vệ bơm khi có sự tích tụ áp suất.
BƠM BÁNH RĂNG HBS BOTOU KCB CÓ VAN ĐIỀU ÁP (VẬT LIỆU: GANG)
STT
Model
Q (m3/h)
H
(bar)
P
(Kw)
Size
(inch)
Đầu bơm
(VND)
Nguyên bộ
(VND)
1
KCB 18.3
1,1
14,5
1,5
3/4
4,700,000
7,900,000
2
KCB 33.3
2
14,5
2,2
3/4
5,100,000
8,200,000
3
KCB 55
3,3
3,3
1,5
1
5,500,000
9,500,000
4
KCB 83.3
5
3,3
2,2
1,5
6,900,000
10,900,000
5
KCB 200
12
3,3
4
2
10,700,000
16,800,000
6
KCB 300
18
3,6
5,5
3
15,900,000
24,900,000
7
KCB 483.3
29
3,6
11
3
19,000,000
32,500,000
8
KCB 633
38
2,8
11
4
26,200,000
40,200,000
BƠM BÁNH RĂNG HBS BOTOU KCB (VẬT LIỆU: SS304)
STT
Model
Q (m3/h)
H
(bar)
P
(Kw)
Size
(inch)
Đầu bơm (VND)
Nguyên bộ
(VND)
1
KCB 18.3
1,1
14,5
1,5
3/4
13,700,000
17,900,000
2
KCB 33.3
2.0
14.5
2,2
1
14,900,000
19,000,000
3
KCB 55
3,3
3,3
1,5
1
15,500,000
20,500,000
4
KCB 83.3
5
3,3
2,2
1,5
16,700,000
22,500,000
5
KCB 200
12
3,3
4
2
27,700,000
37,500,000
6
KCB 300
18
3,6
5,5
3
37,900,000
48,900,000
GIÁ TRÊN ĐƯỢC GIẢM GIÁ 30% tại tháng 4/2020
Công ty TNHH Vimex chuyên cung cấp các dòng máy bơm công nghiệp bao gồm bơm bánh răng, bơm màng, bơm định lượng, bơm trục đứng, bơm trục vít, bơm nước thải, bơm lobe, bơm bán chìm…Ngoài ra, chúng tôi còn cung cấp các phụ kiện bơm định lượng, phụ kiện bơm màng, phụ kiện bơm bánh răng.
Vimex cam kết cung cấp sản phẩm chính hãng, bảo hành 12 háng, giao hàng toàn quốc, miễn phí tư vấn và hỗ trợ tận chân công trình cho khách hàng.
Để được tư vấn cụ thể miễn phí đặc điểm của bơm bánh răng và công dụng của bơm bánh răng vui lòng liên hệ Hotline: 0989.775.196.
